Relais analogique VHF F5ZVB (Amilly)
Localisation du relais
10 place de la Paix - 45210 Amilly
Position GPS : Latitude : 47°58'31.60'N, Longitude : 2°46'2.95'E
Locator : JN18JX
Altitude : 120 mètres
Responsable : Philippe F4HKP

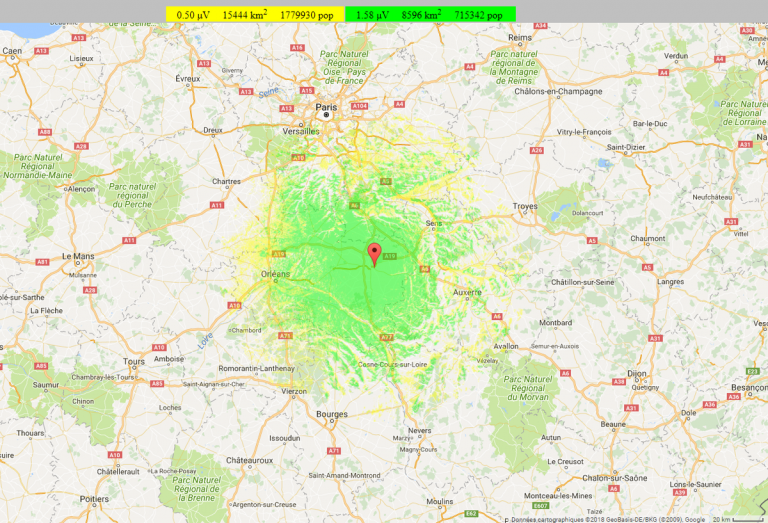

Couverture théorique du relais VHF F5zVB
Caractéristiques du relais
Canal : R3
Freq. entrée : 145.075 Mhz | Freq. sortie : 145.675 Mhz
Ouverture du relais par tonalité 1750 Hz
Relais composé de 2 mobiles Motorola GM950 VHF
Un duplexeur Procom composé de 6 cavités
Une Antenne Diamond X300 6,5 dBi
Puissance PAR : 102 watts
1 interface fabrication Om F4HIP
1 PC sous Windows XP avec le logiciel simplex de F6DQM
Le relais R3 d'Amilly est également accessible par Echolink !
- Call : F5KIA-R
- Node : 346350
- Location : F5ZVB VHF Amilly
EchoLink
est un logiciel qui permet aux stations radioamateurs de communiquer
entre eux via l'Internet, en utilisant la technologie "voice-over-IP
(VoIP)". Le programme permet aux radioamateurs d'établir des liaisons
fiables entre les stations, à partir d'un ordinateur, d'une tablette ou
d'un smartphone...
Actuellement; il a plus de 50 000 utilisateurs enregistrés dans le monde entier!
EchoLink permet de contacter des radioamateurs via le réseau internet. Il est même possible de ce connecter sur des relais locaux ou encore distant. Ce type de communication peut s'avérer particulèrement utile pour les radioamateurs vivant en appartement où il est impossible d'installer une antenne.
Vous pouvez le télécharger gratuitement sur le site officiel: https://www.echolink.org
Si vous n'êtes pas titulaire d'une licence radioamateur en cours de validité ; inutile de télécharger le programme, vous n'aurez pas de validation pour l'utiliser.
-Relais Analogique/ Numérique C4FM UHF F5ZAP (Montargis)

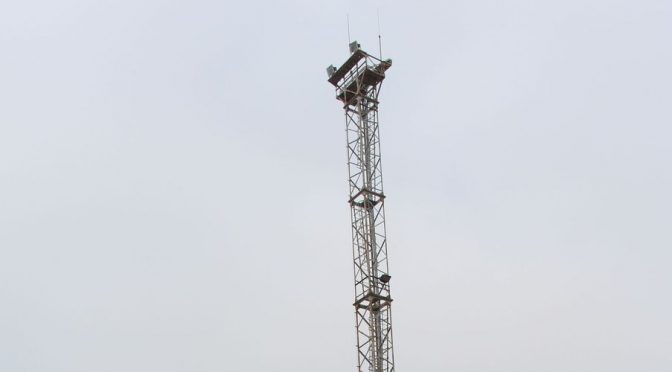

Localisation du relais
178 rue Duchesne Rabier - 45200 Montargis
Position GPS : Latitude : 48°00'36.59″N, Longitude : 2°44'32.42″E
Locator : JN18IA
Altitude : 117 mètre
Responsable : Régis F6DQL

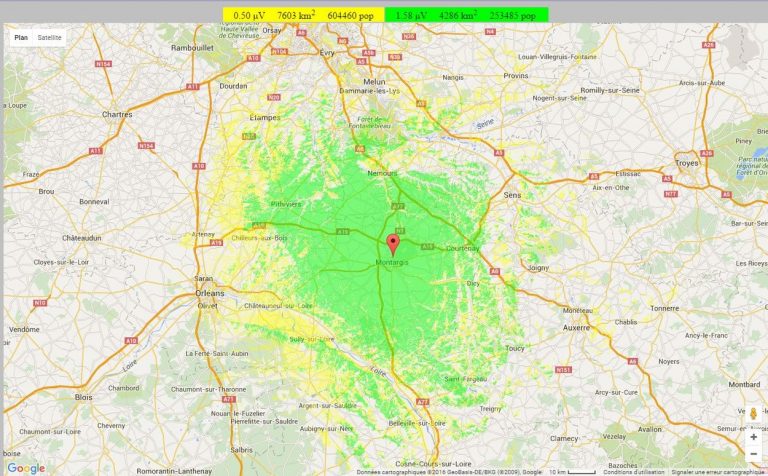

Couverture théorique du relais UHF F5ZAP
Caractéristiques du relais
Canal : RU15H
Freq. entrée : 439.775 Mhz | Freq. sortie : 430.375 Mhz
Ouverture du relais en analogique avec tonalité Ctcss 123 Hz
Un relais YAESU DR-1XE (25 watts)
Un duplexeur Motorola composé de 6 cavités
Une antenne professionnel Omi de marque Procom
Puissance PAR : 109 Watts.
Une interface Yaesu HRI-200
Connexion au réseau Wires-x via faisceaux 5 Ghz
Micro PC sous Windows 10
DTMF node ID: 17936
DTMF Room ID: 27936
Connexion 24/24 sur le réseau F1ZIT Montreuil
-Le relais UHF C4FM de Montargis
Le relais radioamateur UHF de Montargis permet de trafiquer en C4FM. Tout en gardant le mode de transmission classique : la FM analogique, il permet également de transmettre, toujours en FM, mais en mode digital. Plusieurs fabriquants proposaient des équipements pour effectuer cette migration vers le numérique : Icom avec le D-star, Motorola avec le DMR et Yaesu avec le System-fusion. C'est ce dernier que les radioamateurs montargois ont choisi.

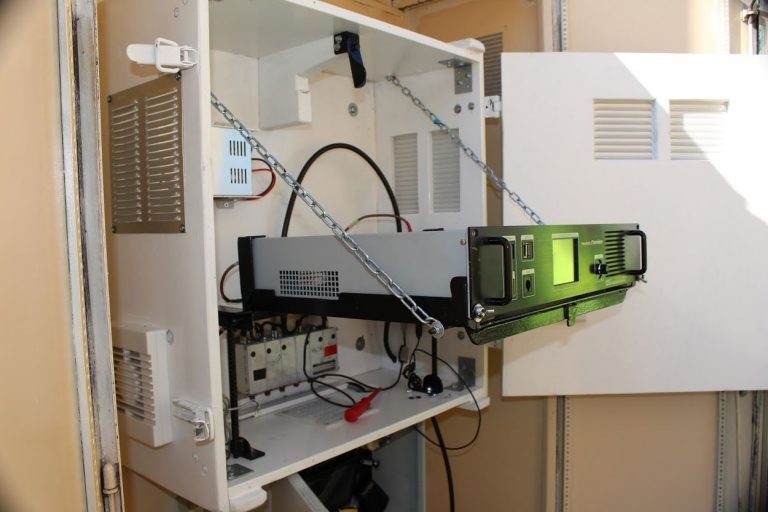

Relais YAESU DR-1XE
Le System fusion YAESU
Radio Digital Communication System de Yaesu a été introduit aux États-Unis par des Radioamateurs en 2013.
Le System Fusion de Yaesu fournit à l'heure actuelle une opportunité
importante pour une transition en douceur vers le numérique pour les
radioamateurs qui choisissent de faire ce changement sans avoir à perdre
le contact avec leurs amis qui n'avancent pas au même rythme dans les
nouveautés.
A côté du D-star et du DMR, il existe donc un nouveau
système composé de transceivers spécifiques Yaesu et d'un modem Wires-X
pour le couplage réseau.
Le system fusion c'est quoi ?
Le système fusion est un protocole développé par Yaesu pour les
communications numériques. Il offre des solutions qui permettent des
communications vocales et de données à haut débit fiables en utilisant
la modulation numérique C4FM.
Ce mode, utilisé par la communication
professionnelle, offre une meilleure réception pendant que vous êtes en
déplacement et que vous recevez des signaux faibles.
Chose importante, il est entièrement compatible avec les radios analogiques existantes.
Quels sont les modes audio du système fusion ?
- FM - Le Standard des radios actuelles est la FM. Il est utilisé sur la majorité des appareils aujourd'hui. Il utilise également la FM à bande étroite, comme c'est actuellement nécessaire dans le service commercial aux États-Unis.
- DN - Digital Narrow est un mode numérique qui prend en charge la voix et les données. En mode DN, les émetteurs peuvent localiser une position qui est analogue à l'APRS en même temps que la voix.
- VW - Voice wide la voix seule. Cet avantage propose une excellente qualité vocale, certains pensent que c'est beaucoup mieux que la FM.
- DW - direct Wide, le mode data est
utilisé pour transmettre des images. Dans ce mode, l'ensemble de la
largeur de bande est utilisé, pour fournir une transmission plus rapide.
Le son est excellent, en particulier dans le mode VW. Lorsque vous trafiquez avec des signaux numériques, vous n'entendez aucun sifflement. C'est beaucoup plus agréable à écouter.
Quelle technologie ?
Le C4FM a quatre transporteurs par signal, alors que GMSK (modulation
utilisée par un milliard de téléphones portables) en a que deux.
Le
Système Fusion utilise la même puce AMBE de DVSI, que pratiquement tous
les autres modes de communications numériques. La nouvelle version de la
puce prend en charge les différentes compressions et corrections du
taux d'erreurs (FEC).
Le Système Fusion prend en charge quatre modes
numériques : Voice/data de type 1 (DN1) ; Voice/data de type 2 (DN2) ;
data Full Rate (DW) et Voice Full Rate (VW).
Le signal modulé est de
9600 bps (deux fois celle de D-STAR DV). La transmission commence par
une trame d'en-tête puis est suivie par une alternance de données et /
ou de trames vocales et se termine par une trame de terminaison.
- En DN1, la voix est à 2450 bps avec 1150 bps FEC et des données (data) est à 3600 bps.
- En DN2, la voix et la FEC restent les mêmes, mais le taux de données (data) est divisé par deux et une couche supplémentaire de 2 400 bps de base de FEC est ajoutée.
- En DW, la totalité du canal est disponible pour les données (7200 bps).
- En VW, la totalité du canal est disponible pour la voix qui est à 4400 bps et FEC est à 2800 bps.
À l'heure actuelle, le seul moyen connu pour transmettre des données se fait par l'envoi d'informations GPS ou au moyen du microphone/appareil photo en option.
Quels sont les appareils disponibles ?
Pour l'instant Yaesu propose six appareils pour trafiquer via son
relais numérique DR-1 : Une station fixe, le FT 991, deux mobiles, le
FTM-400Xd, le FTM-100 D et deux portables le FT1-XDR et FT2-XDR. Il s'y
ajoute une interface Wires-X et un micro photo. Précisons que tous ces
TRX sont bi-bandes et que le relais DR-1 pour être configuré soit en VHF
soit en UHF. Un dernier appareil C4FM a vu le jour, le FTM 3200 DE,
mais celui-ci est un monobande VHF.
-RELAIS DMR UHF F1ZLZ (Montargis)
Relais numérique UHF F1ZLZ Montargis TG20845

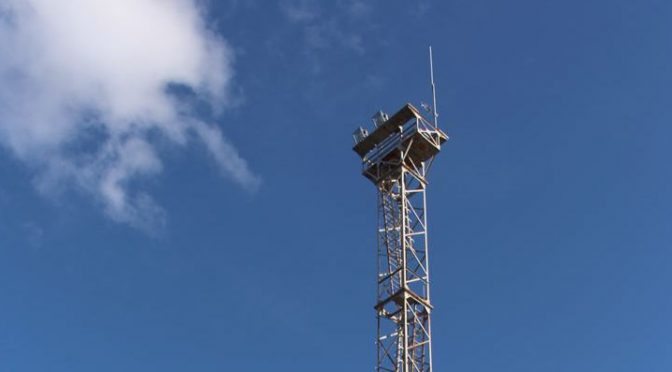

Localisation du relais
178 rue Duchesne Rabier, gare SNCF de Montargis.
Position GPS : Latitude : 48°01'25.69″N, Longitude : 2°44'44.51″E
Locator : JN18IA
Altitude : 110 mètres
Département : Loiret
Responsable : Philippe F4HKP

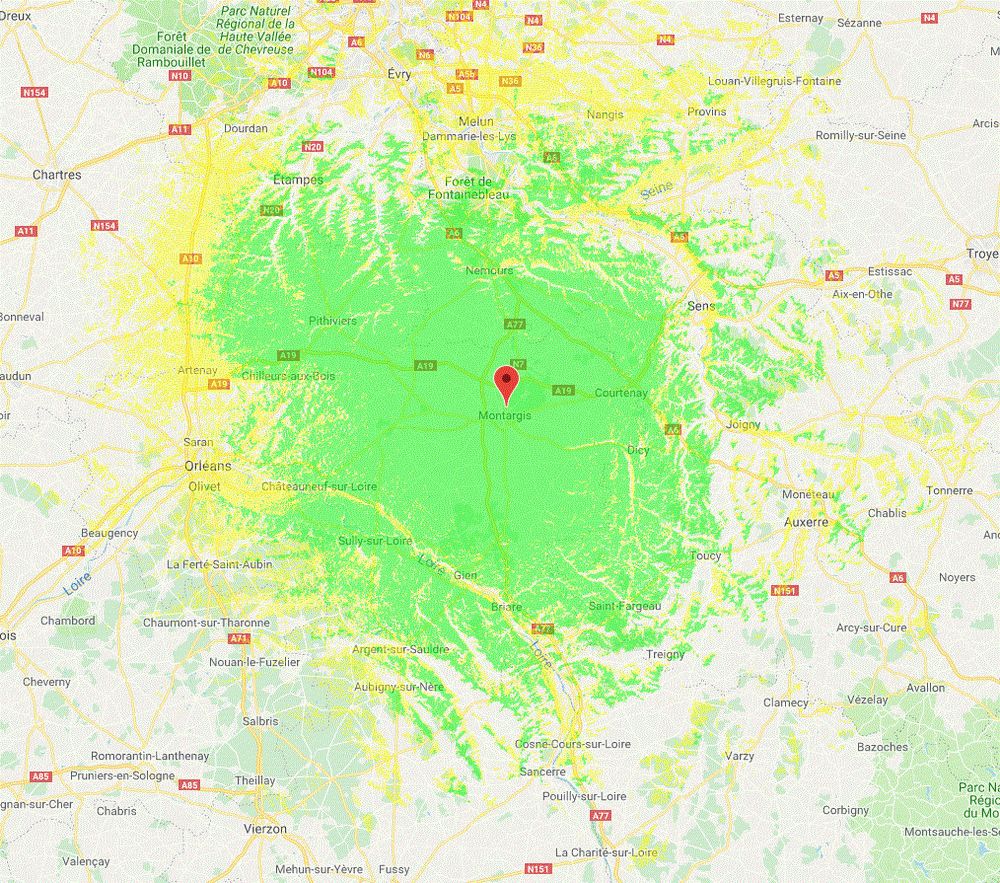

Couverture théorique du relais DMR UHF F1ZLZ
Caractéristiques du relais
Freq. entrée : 439.4625 Mhz | Freq. sortie : 430.0625 Mhz

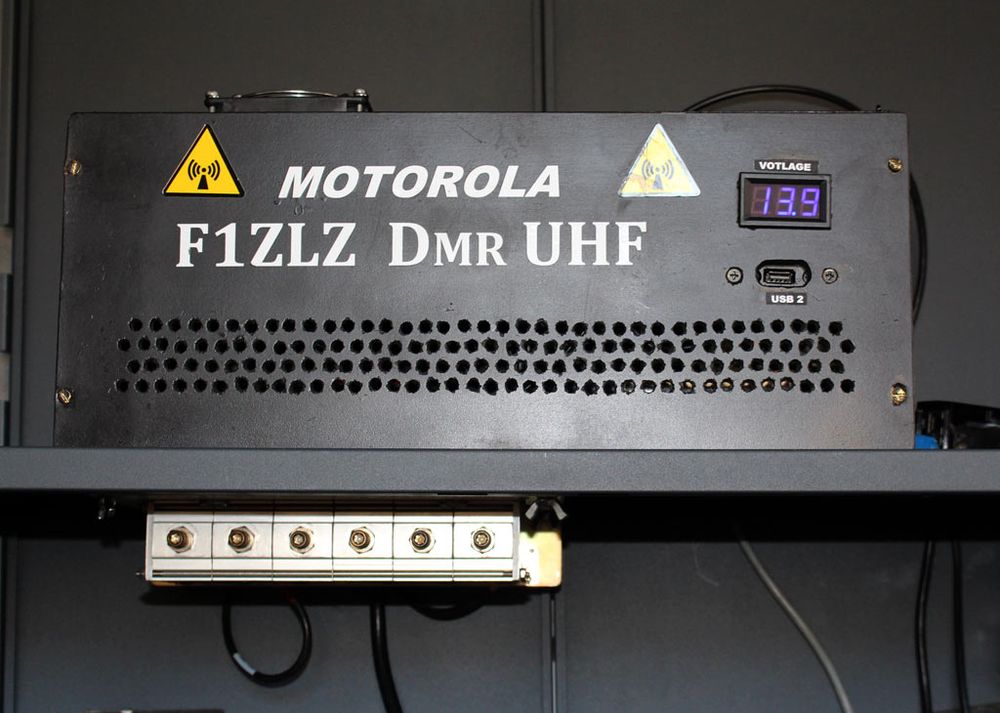

Deux mobiles Motorola GM340 UHF / Un duplexeur Motorola composé de 6 cavités
Une antenne UHF professionnelle Omi de marque SIRIO 8,15 dBi
Puissance PAR : 96 Watts
Connexion au réseau BrandMeister faisceau 5 Ghz.
Un Raspberry PI 2 / Une carte MMDVM développée et fournie par Toufik F0DEI
Une carte Nucléo STM32F446
Principe de fonctionnement du relais DMR F1ZLZ
Important: respecter les règles d'utilisation
Relais DMR UHF F1ZLZ
Slot 1 code couleur 1 TG dynamique à la demande avec retombée au bout de 20 minutes.Rappel pour accéder à un TG dynamique, un coup de PTT et le TG est ouvert pour une vingtaine de minutes, à condition qu'il ait été bien programmé dans le poste.
Slot 2 code couleur 1 TG statique TG9 local sans interconnexion avec le réseau et TG20845 avec interconnexion avec le réseau BrandMeister.
Sysop du relais : Stéphane / Philippe
